Проблема с программированием DVP-EC3 в WPLSoft - РЕШЕНО.

Сообщение ivan bratanov » 13 янв 2020, 13:14

Привет, у меня проблема с двумя частями программы контроллера DVP-EC3, написанной на WPLSoft. Проблема в двух частях программы, я получаю ошибку компиляции, но она не показывает мне, где именно проблема. Я вырезал эти две части:



Лично я не вижу никаких проблем с кодом в программах. Компилятор так не думает.
Последний раз редактировалось ivan bratanov 14 янв 2020, 23:15, всего редактировалось 2 раз(а).
ivan bratanov

Сообщений: 45
Зарегистрирован: 31 авг 2019, 14:12

Re: Проблема с программированием DVP-EC3 в WPLSoft.

Сообщение Alexander_I » 13 янв 2020, 13:28

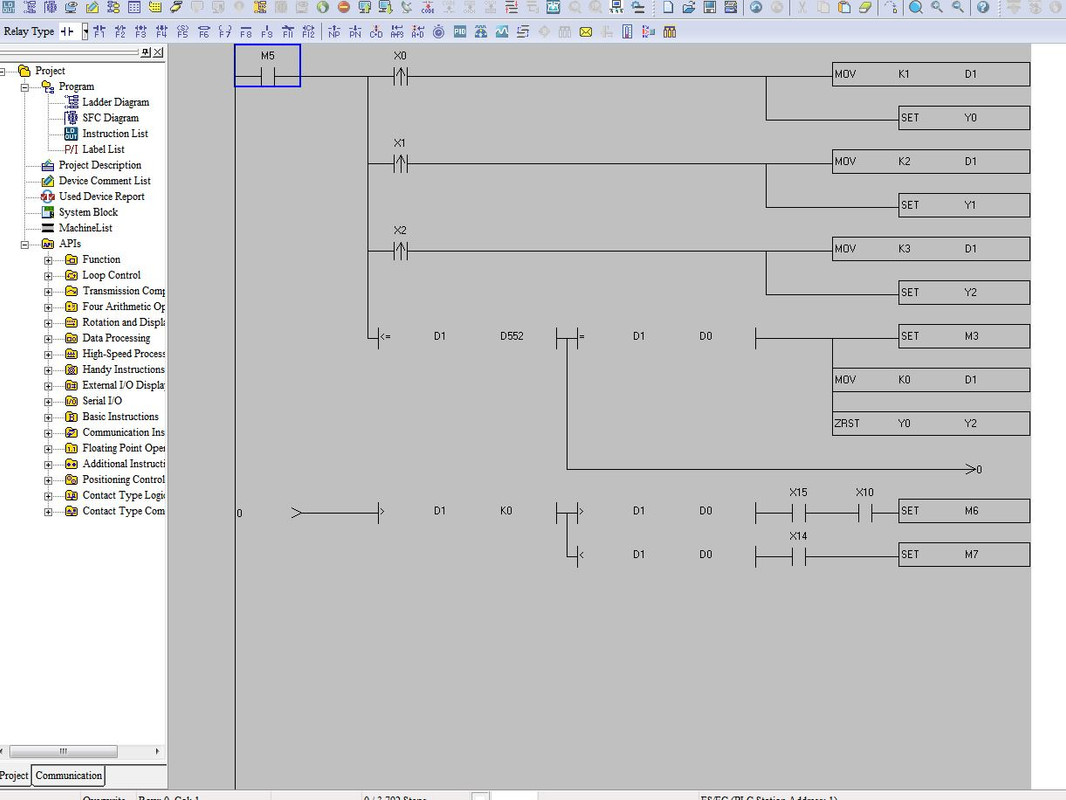

И не зря компилятор так думает. Хоть я уже отошел от этих дел, но попробую навести. На первой диаграмме у вас оператор в предпоследней строке вылез, как говорится, поперед батьки в пекло. он явно находится в недопустимом расположении, поставьте тот же самый М5 перед ним.

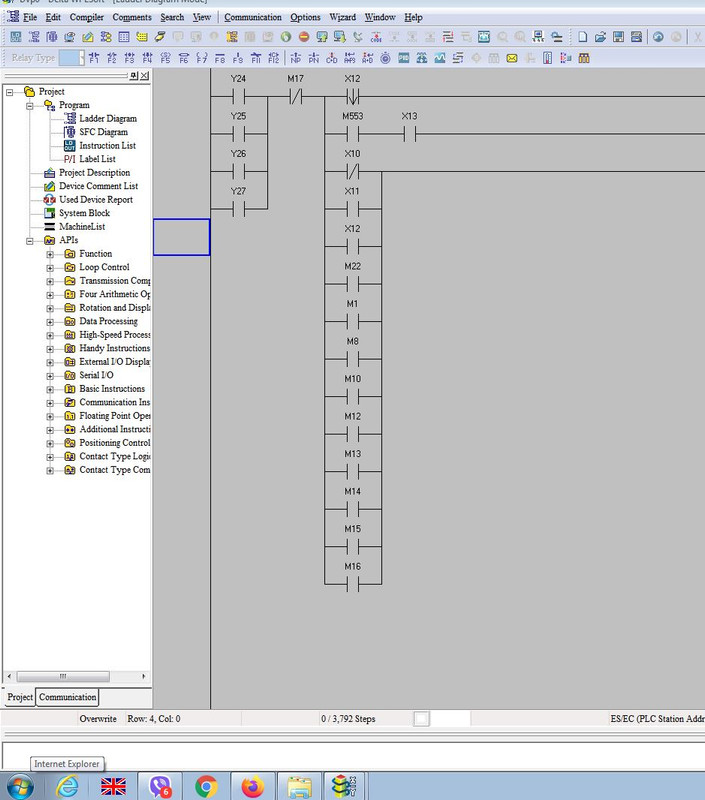

А на второй диаграмме, сколь мне помнится, не мешало бы сместить промежуточные операторы, типа М17 и далее вверх строки, не по средине набора.
Alexander_I

Сообщений: 935
Зарегистрирован: 31 окт 2011, 15:18

Re: Проблема с программированием DVP-EC3 в WPLSoft.

Сообщение ivan bratanov » 13 янв 2020, 16:51

Да, вот в чем проблема! Очевидно, что когда есть параллельные инструкции и контакты, они должны связываться с остальными только через верхний ряд. В первом случае я перенес строку в новую строку.


Во втором случае я подключил параллельную группу к остальным через верхний ряд с обеих сторон.


Теперь все хорошо, компиляция прошла успешно. Большое спасибо, Alexander_I!
ivan bratanov

Сообщений: 45
Зарегистрирован: 31 авг 2019, 14:12

Re: Проблема с программированием DVP-EC3 в WPLSoft - РЕШЕНО.

Сообщение Alexander_I » 13 янв 2020, 17:55

Та нема за що... Рад, что помог.
