Подключение AВ-енкодера к SV2.

Ответить
ivan bratanov
Сообщения: 68
Зарегистрирован: 31 авг 2019, 13:12

Подключение AВ-енкодера к SV2.

Сообщение ivan bratanov »

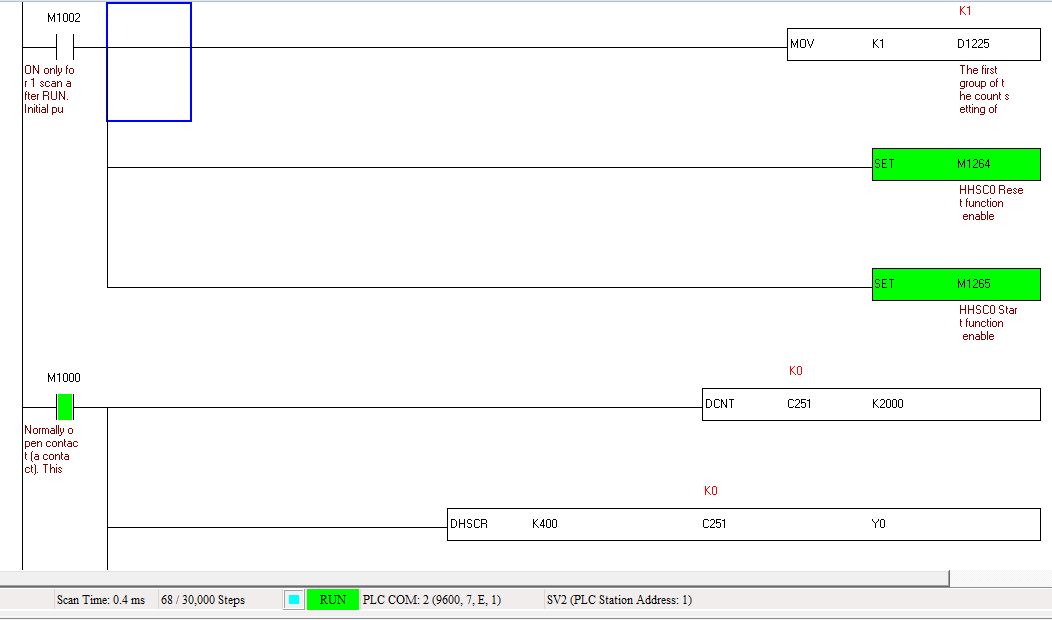

Здравствуйте, у меня проблема с подключением АВ енкодера OMRON E6C2-CWZ5B к ПЛК SV2. Выходы энкодера - PNP. Все остальное по схеме работает. Вот программа:

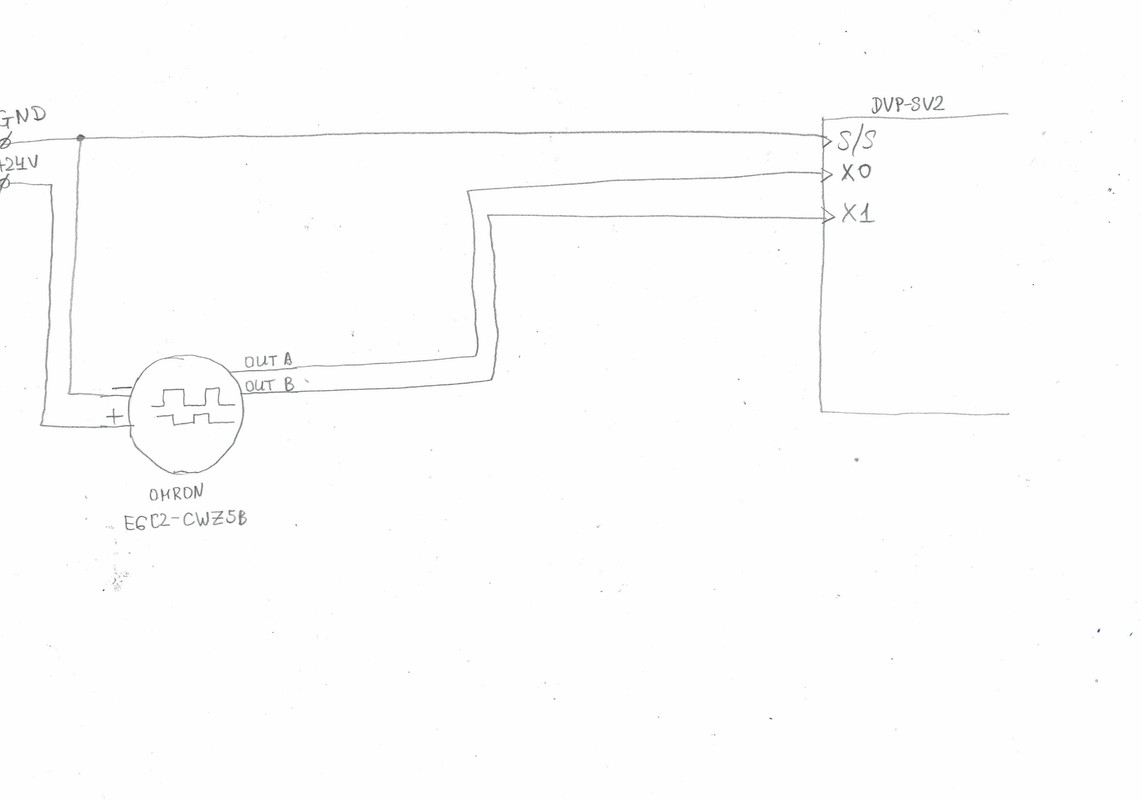

Вот схема:
Импульсы поступают на входы X0 и X1. Однако значение счетчика С251 не увеличивается. Где моя ошибка?



Спасибо!

Alexander_I
Сообщения: 937
Зарегистрирован: 31 окт 2011, 15:18

Re: Подключение AВ-енкодера к SV2.

Сообщение Alexander_I »

Я дико извиняюсь, а хде питание выходных цепей энкодера?
P.S. Вы осциллографом импульсы на выходе видели?

bayk
Сообщения: 422
Зарегистрирован: 30 май 2015, 21:20

Re: Подключение AВ-енкодера к SV2.

Сообщение bayk »

Со схемой все норм. Только желательно поставить подтягивающий резистор 10 кОм между каждым входом и s/s.
Во первых вы забыли включить прерывания. (Ei в любом месте до первой dhcs)
Во вторых ещё раз напоминаю, что у св2 своя собственная инструкция. Я ссылку тут давал в теме про него недавно.
В третьих, щас посмотреть не могу но по моему в св2 надо счётчик каким-то флагом включать, а не как в обычных са2

Павел51
Сообщения: 444
Зарегистрирован: 27 дек 2013, 18:01

Re: Подключение AВ-енкодера к SV2.

Сообщение Павел51 »

Во первых вы забыли включить прерывания. (Ei в любом месте до первой dhcs)

E1дает разрешение использования высокоскоростного прерывания, но сам то счетчик и без этого должен работать.
Где то ещё косяк. А косяк вот в чем, вы отключили использование Х2 и Х3,тем самым отключив внешнее разрешение на счет, и вам нужно делать внутреннее разрешение на счет . А это маркер М1273.
Последний раз редактировалось Павел51 29 июл 2020, 19:57, всего редактировалось 1 раз.

ivan bratanov
Сообщения: 68
Зарегистрирован: 31 авг 2019, 13:12

Re: Подключение AВ-енкодера к SV2.

Сообщение ivan bratanov »

Alexander_I писал(а):
29 июл 2020, 17:04
Я дико извиняюсь, а хде питание выходных цепей энкодера?
P.S. Вы осциллографом импульсы на выходе видели?
На входах контроллера поступают импульсы, соответствующие диоды (Х0 и Х1) мигают.

Я в курсе, что выходы энкодера типа PNP open collector, но сначала я решил попробовать без pull-down резисторов, думаю, что это работает без них.

bayk
Сообщения: 422
Зарегистрирован: 30 май 2015, 21:20

Re: Подключение AВ-енкодера к SV2.

Сообщение bayk »

Я написал в чем косяк -смотрите правильную инструкцию на sv2 там точно помню есть флаги запуска счётчиков именно у св2

ivan bratanov
Сообщения: 68
Зарегистрирован: 31 авг 2019, 13:12

Re: Подключение AВ-енкодера к SV2.

Сообщение ivan bratanov »

bayk писал(а):
29 июл 2020, 22:05
Я написал в чем косяк -смотрите правильную инструкцию на sv2 там точно помню есть флаги запуска счётчиков именно у св2
Вы были правы, дорогой bayk, M1273 должен быть установлен на 1. Теперь счетчик работает. Однако нет необходимости инструкции EI, DHSCR все таки работает без ней как надо.


Спасибо!

ivan bratanov
Сообщения: 68
Зарегистрирован: 31 авг 2019, 13:12

Re: Подключение AВ-енкодера к SV2.

Сообщение ivan bratanov »

Павел51 писал(а):
29 июл 2020, 19:43
А косяк вот в чем, вы отключили использование Х2 и Х3,тем самым отключив внешнее разрешение на счет.....
Точно так.


M1264 и M1265 должны быть в 1, чтобы выключить внешнее управление (от X2 и X3) HHSC0 и использовать те же входы для других целей. Это именно то, что я хотел. Мне нужны X2 и X3 как обычные входы общего назначения. Проблема заключалась в том, что я не использовал M1273 для включения работы счетчика.
